Швеллер — это один из наиболее универсальных и востребованных элементов металлопроката. Это прочный, функциональный и широко применяемый элемент металлоконструкций, от которого зависит безопасность и долговечность всего проекта.
Благодаря высокой несущей способности, простоте монтажа и разнообразию форм, этот профиль незаменим в создании металлических конструкций, опор, перекрытий и каркасов. При выборе профиля важно учитывать нормативы, форму, вес и сферу применения.
Широко применяется в промышленности, строительстве и машиностроении.
Швеллер горячекатаный стальной ГОСТ 8240-97 |
|||||
Параметры швеллера гк | h — высота | b — ширина полки | s — толщина стенки | t — толщина полки | Вес 1 мп, кг |
Швеллер размер № 5 | h=50 мм | b=32 мм | s=4,4 мм | t=7 мм | 4,84 |
Швеллер размер № 6.5 | h=65 мм | b=36 мм | s=4,4 мм | t=7,2 мм | 5,9 |
Швеллер размер № 8 | h=80 мм | b=40 мм | s=4,5 мм | t=7,4 мм | 7,05 |
Швеллер размер № 10 | h=100 мм | b=46 мм | s=4,5 мм | t=7,6 мм | 8,59 |
Швеллер размер № 12 | h=120 мм | b=52 мм | s=4,8 мм | t=7,8 мм | 10,4 |
Швеллер размер № 14 | h=140 мм | b=58 мм | s=4,9 мм | t=8,1 мм | 12,3 |
Швеллер размер № 16 | h=160 мм | b=64 мм | s=5,0 мм | t=8,4 мм | 14,2 |
Швеллер размер № 18 | h=180 мм | b=70 мм | s=5,1 мм | t=8,7 мм | 16,3 |
Швеллер размер № 20 | h=200 мм | b=76 мм | s=5,2 мм | t=9 мм | 18,4 |
Швеллер размер № 22 | h=220 мм | b=82 мм | s=5,2 мм | t=9,5 мм | 21 |
Швеллер размер № 24 | h=240 мм | b=90 мм | s=5,6 мм | t=10 мм | 24 |
Швеллер размер № 27 | h=270 мм | b=95 мм | s=6 мм | t=10,5 мм | 27,7 |
Швеллер размер № 30 | h=300 мм | b=100 мм | s=6,5 мм | t=11 мм | 31,8 |
Швеллер размер № 40 | h=400 мм | b=115 мм | s=8 мм | t=13,5 мм | 48,3 |

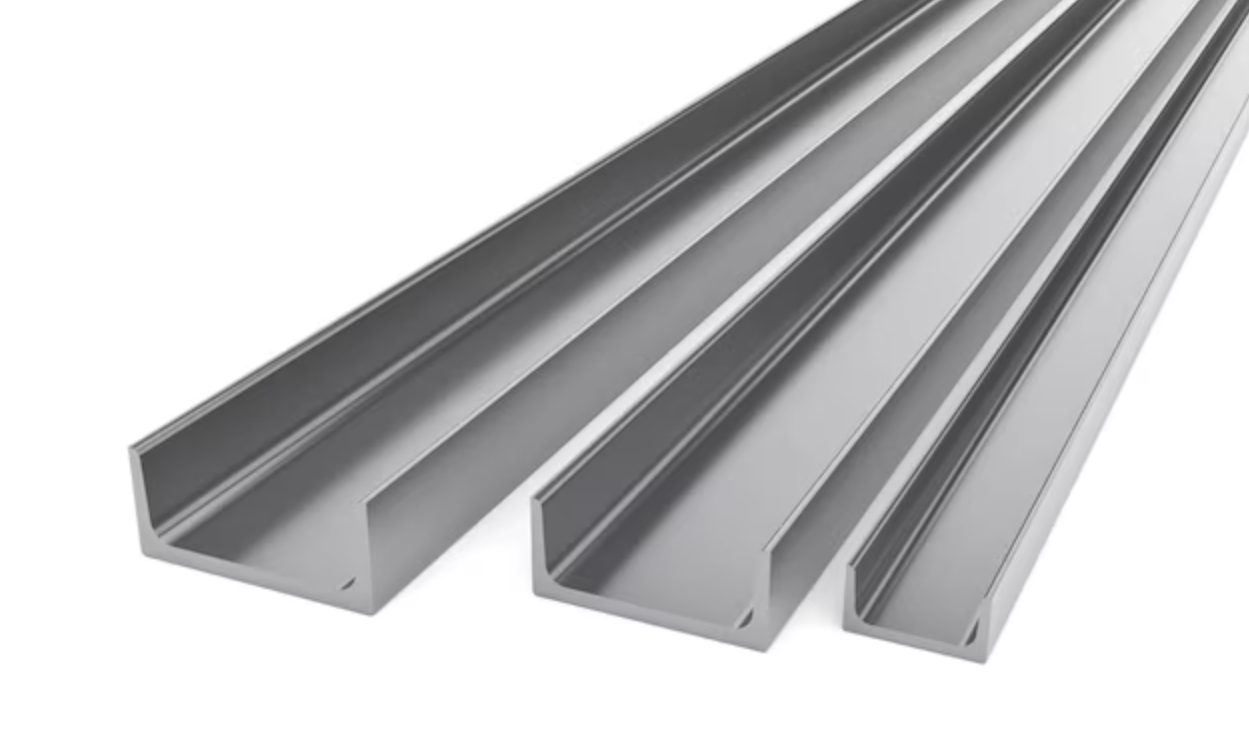

Швеллер представляет собой П-образный стальной профиль.
Основные характеристики:
В зависимости от метода производства, геометрии и назначения, различают несколько типов швеллеров. Каждый из видов решает конкретные инженерные задачи и соответствует определенным нормативам.
В промышленности используется несколько стандартных видов швеллеров. Они отличаются как геометрией, так и способом изготовления:
Швеллеры также классифицируются по форме изгиба:
Производство швеллеров регламентируется государственными стандартами. Наиболее распространённые в Казахстане:
При выборе профиля важно учитывать не только форму, но и размеры швеллеров:
Эти параметры влияют на грузоподъёмность и сферу применения. Немаловажен и вес швеллера: от него зависит транспортировка и расчёт нагрузок при проектировании конструкций.
Металлический швеллер используется в различных сферах:
Перед покупкой швеллера важно определить его характеристики в зависимости от задач:
В продаже представлен как стальной швеллер, так и изделия из оцинкованной стали для наружного применения. Также необходимо учесть условия хранения и доставки.
Сегодня ТОО «Стальная Марка» предлагает купить швеллер в широком ассортименте. В каталоге представлены позиции как для частных нужд, так и швеллер оптом для крупного строительства.
Цена зависит от марки стали, типа профиля и объема закупки. Средняя цена на швеллер формируется за погонный метр и регулярно обновляется в зависимости от рыночной конъюнктуры.
Надежные поставщики обеспечивают быструю доставку по всему Казахстану. Сегодня можно приобрести:
При работе с металлоконструкциями также востребованы:
Вся представленная продукция входит в группу металлопроката. Изделия классифицируются как сортовой прокат и стальной профиль, незаменимые при монтаже надежных металлических конструкций. Эти виды проката являются базовыми элементами в проектировании и производстве несущих систем, обеспечивают геометрическую жесткость и устойчивость конструкций под длительными и переменными нагрузками.
Заказывая швеллер с доставкой у проверенного поставщика, например, в ТОО «Стальная Марка», вы получаете качественный продукт с гарантией.
Надёжный выбор швеллера — залог прочного фундамента любой конструкции.
Для усиления швеллера на прогиб используют сварку дополнительного швеллера, уголков или листа металла к полке. Также применяют стяжки, ребра жёсткости и дополнительные опоры. Усиление зависит от длины пролёта и нагрузки — расчёт лучше доверить инженеру.
Швеллер — это металлический профиль с П-образным сечением, применяемый в строительстве и металлоконструкциях. Обеспечивает высокую прочность на изгиб и жёсткость. Бывает горячекатаный и гнутый, используется для перекрытий, каркасов, опор и других нагрузочных элементов.
Для откатных ворот чаще всего используют швеллер 16П или 20П, в зависимости от веса створки и ширины проема. Он служит основой направляющей. Важно, чтобы швеллер выдерживал нагрузку ворот и был надёжно закреплён в фундаменте. Точный размер подбирается по расчету.
Двутавр прочнее швеллера при одинаковых размерах, так как имеет симметричное Н-образное сечение, равномерно распределяющее нагрузку. Он лучше сопротивляется изгибу и подходит для несущих конструкций. Швеллер же чаще применяют для менее ответственных задач.
Швеллер работает на изгиб благодаря своей П-образной форме, где полки воспринимают основные нагрузки, а стенка соединяет их, обеспечивая жёсткость. Он эффективно сопротивляется вертикальным нагрузкам, но менее устойчив к боковому изгибу, поэтому важно правильное направление установки.
Нагрузку на швеллер рассчитывают с учётом его длины, сечения, способа крепления и типа нагрузки (постоянная или временная). Используют формулы из сопромата или таблицы нагрузок. Для точности рекомендуется инженерный расчёт или консультация со специалистом.
Швеллеры сваривают стыковым или нахлёсточным способом. Сначала очищают кромки от ржавчины, затем соединяют электродуговой сваркой по шву — боковому или торцевому. Для прочности делают несколько проходов. Важно соблюдать технику безопасности и использовать ровную площадку.
