Балка стальная

Стальная балка: описание, сферы использования, виды

Возведение зданий и других объектов различного назначения не может обходиться главных элементов. Стальная балка – это основная составляющая при строительстве зданий. Эта металлическая конструкция используется в разных отраслях. Она служит в качестве надежной опоры. Если все элементы обработаны качественно, это значительно увеличивает срок службы будущего объекта.

Металлическая балка: описание

Металлическая балка – конструкция, увеличивающая в разы прочность и устойчивость разных объектов. Для изготовления, как правило, применяется сталь. В составе также могут содержаться добавки, которые могут увеличивать сопротивление материала во время изгиба.

Выпускаются разные типы металлических конструкций. Изделия способны равномерно распределять нагрузку на поверхности. Главное назначение таких элементов – обеспечение надежной, крепкой опорой. Как правило, они применяются для того, чтобы сооружать перекрытия этажей, а также возводить кровли домов.

Стальная балка: сферы использования

Балки из стали применяются для строительства зданий общественного, промышленного и гражданского назначения. Чаще всего такими объектами являются:

• колоны;
• крановые эстакады;
• крыши.

В частном строительстве изделия используют, как несущие конструктивные детали. Целесообразно использовать их для возведения несущего каркаса, который имеет большие пролеты, если конструкции из бетона не способны выдерживать сильную нагрузку. Балки идеально подходят для того, чтобы создавать перекрытия между этажами.

Из металлических балок возводятся:

• мосты;
• наземные переходы;
• подвесные пути и прочие объекты с высокой нагрузкой.

Изделия хорошо выдерживают сильные нагрузки и при эксплуатации не чувствительные к воздействиям любых явлений. Даже спустя время они способны противостоять воздействиям.

При воздействии не деформируются, не скручиваются, здания не проседают. Во время монтажа двутавра в разы уменьшается вес несущей конструкции. Это означает следующее – применяя их, можно уменьшить финансовые вложения на строительство. Небольшой вес при повышенной жесткости делает стальные изделия идеальными для того, чтобы армировать пути шахт, создавать основы для высоких объектов.

Часто применяются при сооружении:

• железнодорожных тоннелей;
• эстакад;
• мачт;
• подвесных путей, которые применяются для кранов;
• резервуаров;
• подкрановых путей.

Балки хорошо гнутся, режутся, сварятся. Следовательно, элементы считаются незаменимыми во время оформления строительных объектов.

Балка стальная: разновидности

Изделия чаще всего различают по их форме. Выделяют три основных вида:

1. Тавровые. Данные модели имеют сечение «Т».
2. Швеллеры. Такие изделия обладают таким сечением – «П». Они считаются универсальными, используются в различных промышленных отраслях.

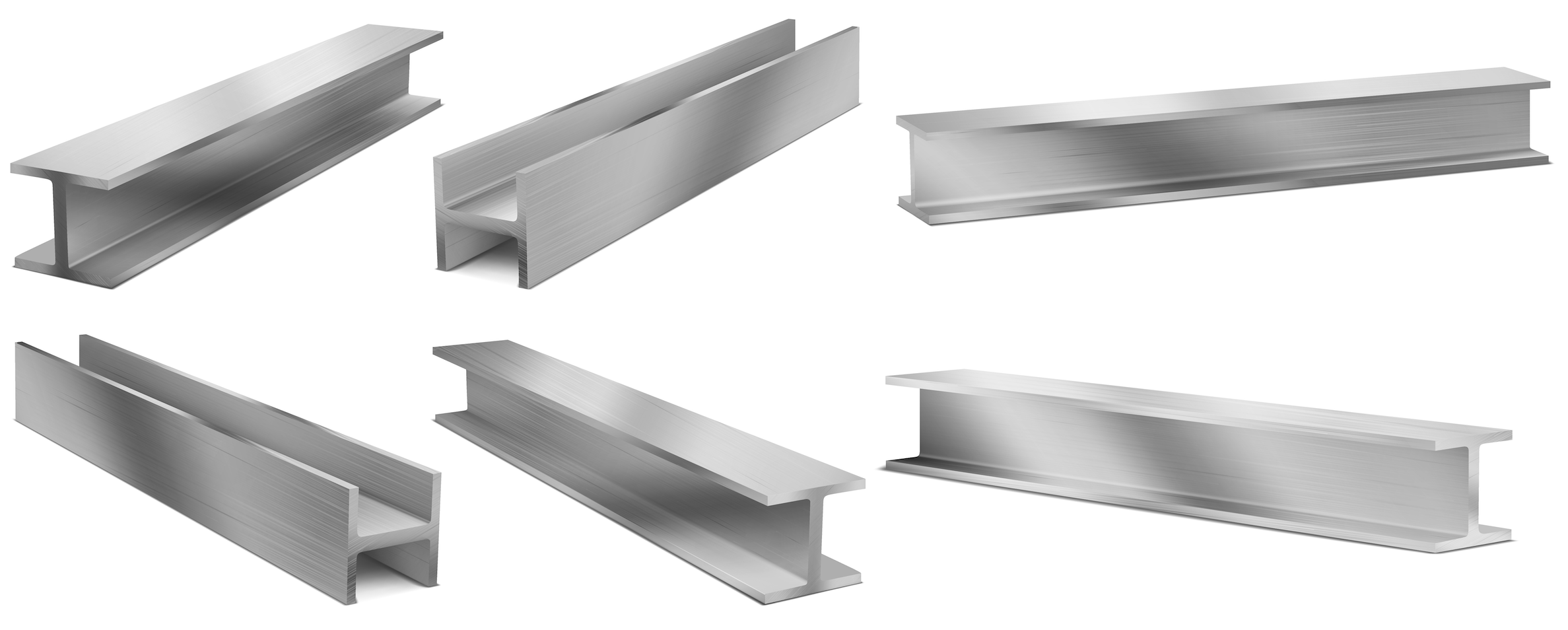

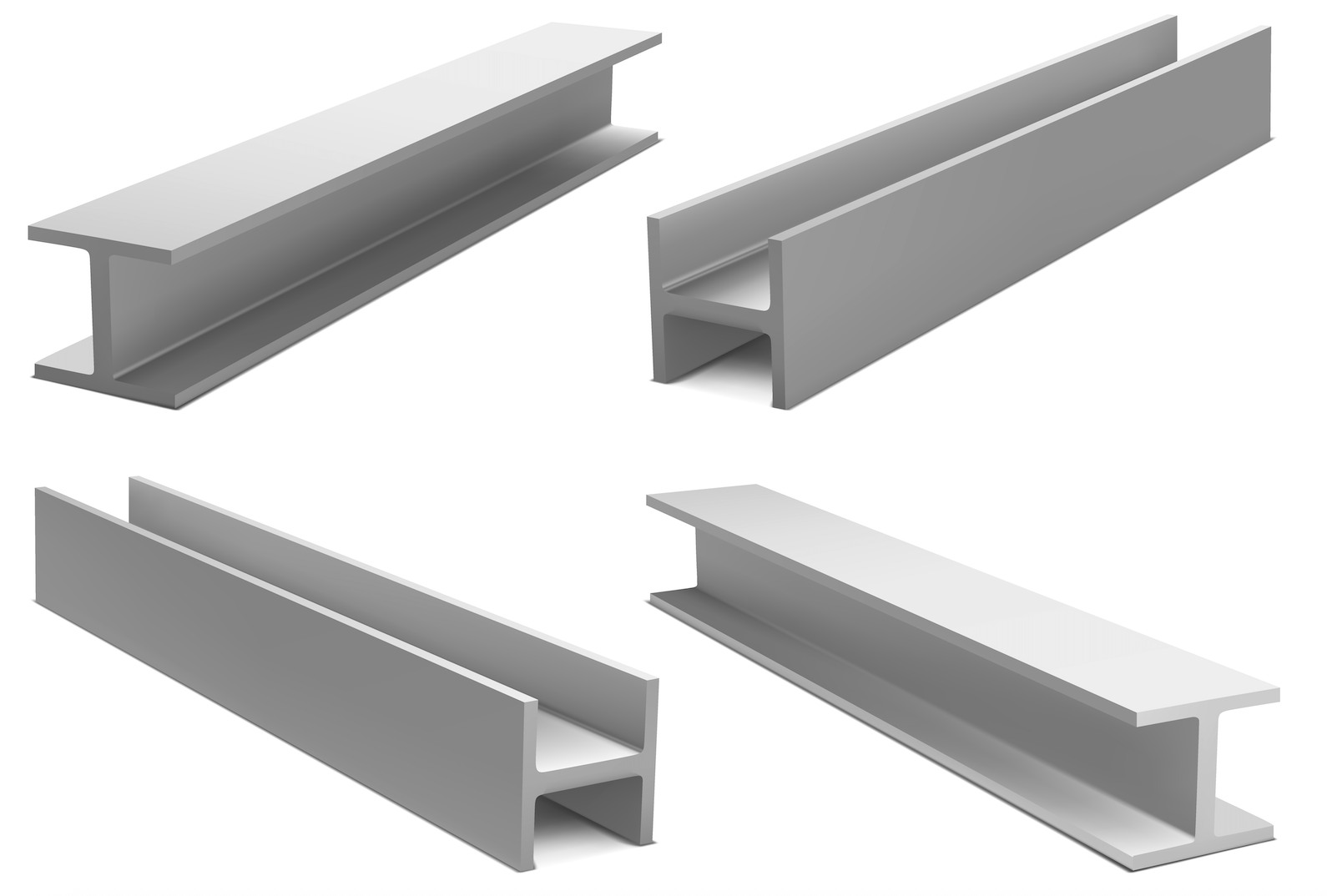

3. Двутавровые. Металлические конструкции, имеющие сечение «Н». У изделий присутствует дополнительная полка, расположена на противоположной стороне. За счет неё элементы более жесткие, прочные.

Во время строительства объектов зачастую применяется последний вариант. Такие элементы более жесткие, прочные, хорошо переносят любые изгибающие нагрузки.

На стройке могут использоваться и иные виды. Например, деревянные балки, из алюминия. Они не слишком распространенные, нежели стальные конструкции.

Балка металлическая: преимущества

Выделим следующие плюсы:

1. Сравнительно небольшая масса. За счет присутствия специальной формы сечения для изготовления не требуется много металла. Поэтому масса продукции небольшая. При этом, данный показатель не влияет на прочность.
2. Экономичность. Металлопрокат данного типа жесткий, поэтому применяется для разных целей, например, укрепление колонн.
3. Не сжимаются, переносят любые изгибающие нагрузки. Устанавливаются там, где часто возникает высокая вибрация и прочие колебания (например, на мостах).
4. Быстро свариваются. Это в разы повышает скорость установки конструкций.
5. Легко транспортируются. Изделия легко укладываются в транспорт для перевозки, что сокращает в несколько раз расходы.
6. Доступная цена.

Балка металлическая: цена

Цена доступная, поэтому изделие пользуется популярностью среди потребителей.

Кроме того, при эксплуатации металлические конструкции не меняют собственную форму. Они прочные, не деформируются, спустя время не теряют собственных характеристик.

Мы предлагаем качественный металлопрокат по доступной цене. У нас вы можете заказать металлические конструкции от ведущих производителей. Быстрая доставка, большой ассортимент продукции, высокое качества товара – все это предлагает наша компания всем заказчикам.

Часто задаваемые вопросы (FAQ)

Как называется стальная балка п образного профиля?

Стальная балка П-образного профиля называется швеллером. Она широко используется в строительстве и машиностроении благодаря высокой прочности и устойчивости к нагрузкам. Швеллеры бывают разных размеров и могут быть горячекатаные или гнутые.

Какие размеры швеллеров есть?

Размеры швеллеров стандартизированы по ГОСТ и могут варьироваться в зависимости от типа и способа изготовления. Вот основные параметры:

Горячекатаные швеллеры по ГОСТ 8240-97:

• Высота (h): от 50 мм до 400 мм
• Ширина полки (b): от 32 мм до 115 мм
• Толщина стенки (s): от 4,4 мм до 14,2 мм
• Масса 1 пог. метра: от 5,9 кг до 58,9 кг

Гнутые швеллеры (из листового металла):

• Размеры подбираются индивидуально и могут быть нестандартными.
• Толщина металла: от 1 мм до 6 мм и более.

Также различают:

• Швеллеры с уклоном полок (обычные)
• Швеллеры с параллельными гранями полок (ПУ)

Какой швеллер лучше, гнутый или горячекатаный?

Выбор между гнутым и горячекатаным швеллером зависит от задачи. Вот краткое сравнение:

Горячекатаный швеллер:

Преимущества:

• Выше прочность и жесткость
• Устойчив к изгибу и скручиванию
• Используется в несущих конструкциях, мостах, зданиях

Недостатки:

• Тяжелее
• Дороже
• Меньшая точность размеров

Гнутый швеллер:

Преимущества:

• Легче
• Дешевле
• Точные размеры и аккуратный внешний вид
• Идеален для легких конструкций, каркасов, обшивок

Недостатки:

• Менее прочный
• Подвержен деформации при высоких нагрузках

Какую нагрузку выдерживает швеллер 10п?

Швеллер 10П — это горячекатаный швеллер с уклоном полок, по ГОСТ 8240-97. Его основные характеристики:

• Высота (h): 100 мм
• Ширина полки (b): 46 мм
• Толщина стенки (s): около 4,5 мм
• Масса 1 м: ≈ 8,59 кг
• Момент сопротивления Wx: ≈ 35 см³

Пример несущей способности:

При использовании как балка (пролёт 2 метра, равномерная нагрузка) швеллер 10П может выдерживать нагрузку до 400–500 кг, в зависимости от условий закрепления, типа нагрузки и допускаемых прогибов.

Важно: точную несущую способность определяют по расчётам с учетом:

• схемы опирания (шарнирно, жёстко),
• вида нагрузки (точечная, равномерная),
• допустимого прогиба (обычно L/250),
• запаса прочности по стали.

Какие виды швеллеров бывают?

Существует несколько видов швеллеров, различающихся по способу производства, форме и назначению. Вот основные:

По способу изготовления:

• Горячекатаные — изготавливаются прокаткой, прочные и применяются в несущих конструкциях.
• Гнутые (холодногнутые) — получают из листового металла гибкой; легче, дешевле, но менее прочные.

По форме полок:

• С уклоном полок (тип П) — классические горячекатаные, ГОСТ 8240-97.
• С параллельными гранями полок (тип ПУ) — для точной стыковки в конструкциях.
• Специальные швеллеры (ПС, ШСП и др.) — с отверстиями, выступами или усилениями.

По размеру:

• Номер швеллера указывает на высоту профиля в см: 5П, 6,5П, 10П, 16П, 20П и т.д.
• Гнутые могут изготавливаться под заказ в нестандартных размерах.

По назначению:

• Строительные — балки, стойки, перемычки.
• Машиностроительные — рамы, опоры, направляющие.
• Монтажные — для сборки легких металлоконструкций.

Каковы размеры швеллера номер 10?

Размеры швеллера №10 (10П) по ГОСТ 8240-97 следующие:

Швеллер 10П (с уклоном внутренних граней полок):

• Высота (h): 100 мм
• Ширина полки (b): 46 мм
• Толщина стенки (s): 4,5 мм
• Толщина полки (t): 7,6 мм
• Радиус закругления: 7 мм
• Масса 1 метра: 8,59 кг
• Площадь поперечного сечения: 10,95 см²
• Момент сопротивления (Wx): 35 см³
• Момент инерции (Ix): 175 см⁴

Также существует швеллер 10ПУ (с параллельными гранями полок). У него немного другие параметры:

• Ширина полки: 50 мм
• Толщина стенки: 4,5 мм
• Масса: ≈ 9,02 кг/м

Что лучше держит нагрузку, швеллер или двутавр?

Двутавр держит нагрузку лучше, чем швеллер при равных размерах и длине.

Если конструкция несущая или будет подвергаться серьёзным нагрузкам — лучше выбирать двутавр.

Швеллер подойдет для более лёгких или вспомогательных конструкций.

Как работает швеллер на изгиб?

Швеллер отлично работает на изгиб в своей «рабочей» плоскости — при правильной укладке и направлении нагрузки. Главное — не класть его на бок и учитывать длину пролёта, тип нагрузки и опоры.
